GS系列斜桿式罐底球閥，一體式的閥體結構。加大入口法蘭設計，降低閥球凈空間，防止積液。閥桿軸心設計一定傾角，加長型連接結構，防止與釜底干涉；滿足操作空間需求。防吹出式閥桿。彈簧加載閥座密封結構（硬密封）。非金屬閥座耐溫 230 度。
描述

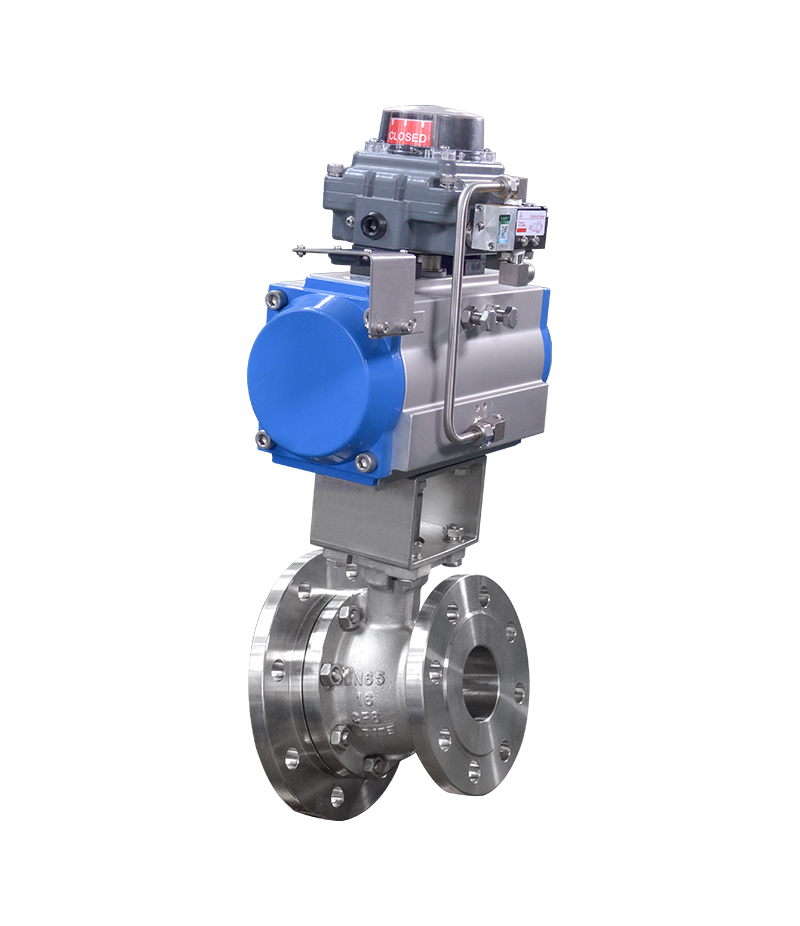

GS系列斜桿式罐底球閥是一種全通徑直通球閥，其球體只需旋轉90°就能實現閥的全開或全關。該球閥由閥體、球體、閥座，閥桿等零件組成，其閥體上部脖子與腔體直徑成一定角度傾斜，安裝執行機構可避免與反應釜干涉。整體外觀設計美觀，閥內件結構獨特，切斷性能優異，流體壓降損失最小，同時具有閥桿防飛，防火防靜電等功能，適合于液體、氣體等各種流體的切斷控制。
性能特點：
-采用脫蠟精密鑄造工藝；
-閥門均為全流腔設計，流體壓降損失小，流通能力大
-采用高平臺直接安裝式設計，可調式隱形填料壓蓋，無需拆卸氣缸及其他任何零件即可調整填料預緊，根據工況可選配支架和傳動軸；
-防火結構設計；
-防靜電裝置；
-閥桿防吹出設計；
-帶壓力自動泄放設計；

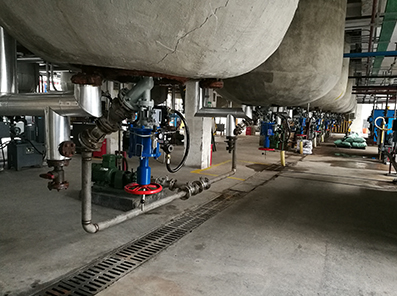

-閥桿斜裝，執行機構轉90°安裝，可避免與釜底干涉；
-閥座均采用進口非金屬材料，多規格可選，溫度最高可達220℃；
-允許泄漏量：符合API598的要求，零泄漏；
-和管道連接有RF、RJ、FM等法蘭型式。
技術參數
| 公稱通徑 | DN40~DN50 |
| 公稱壓力 | PN6/PN10/PN16 ; CL150/CL300 |
| 操作溫度 | 軟∶-29℃~+200℃ 硬∶-29℃~＋316℃ |
| 流量特性 | 快開 |
| 可調比 | / |
| 泄漏等級 | GB/T 13927：AA、A |
| 閥體材質 | WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等 |
| 閥內件材質 | 304+ST/304+RTFE等 |
| 填料材質 | PTFE, 柔性石墨 |
